💠 مقدمه

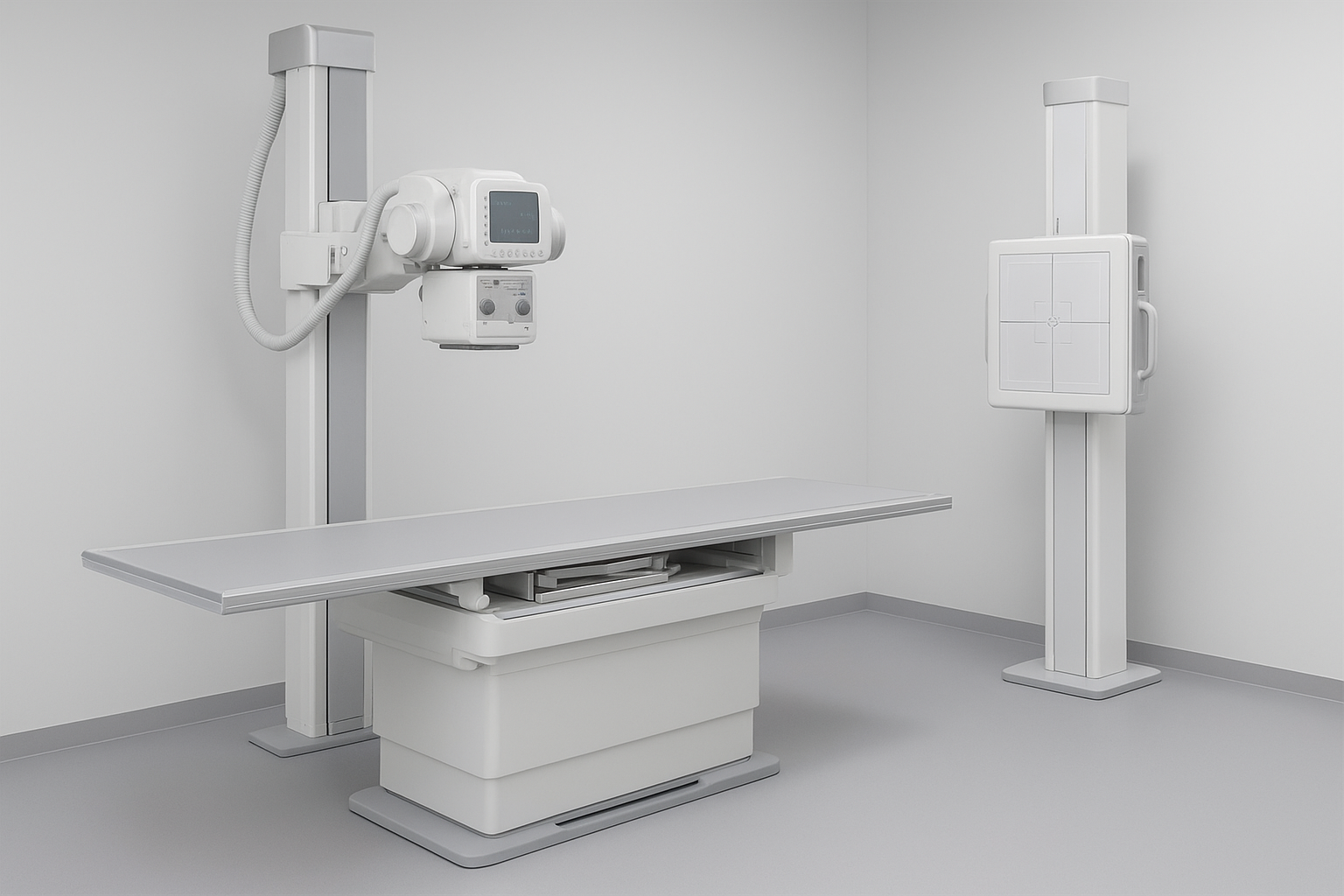

دستگاه رادیولوژی ثابت (Fixed X-Ray System) یکی از پرکاربردترین تجهیزات تصویربرداری پزشکی در دنیا است 🏥 که برای تشخیص انواع شکستگیها، عفونتها، بیماریهای استخوانی و بررسی بافتهای داخلی بدن به کار میرود 🦴🫁.
این دستگاه در اتاق مخصوص تصویربرداری نصب میشود و با تکیه بر فناوریهای پیشرفته، تصاویر با وضوح بالا از درون بدن تولید میکند 📸🔬.
⚙️ ساختار کلی دستگاه رادیولوژی ثابت
دستگاه رادیولوژی ثابت از چندین بخش مکانیکی و الکترونیکی تشکیل شده است که بهصورت هماهنگ عمل میکنند تا فرایند تصویربرداری با دقت بالا انجام شود 🧩⚡.
اجزای اصلی آن عبارتاند از 👇
🔹 ۱. تیوب اشعه ایکس (X-Ray Tube) 🩻
قلب تپندهی دستگاه رادیولوژی، تیوب اشعه ایکس است 💓.
درون این تیوب دو قطب وجود دارد:
- کاتد (Cathode) 🔋: شامل فیلامان تنگستنی است که با عبور جریان الکتریکی داغ میشود و الکترونها را آزاد میکند ⚡.
- آند (Anode) ⚙️: صفحهای فلزی از جنس تنگستن که هنگام برخورد الکترونها به آن، اشعه ایکس تولید میشود 💥.
حرکت الکترونها از کاتد به آند موجب ایجاد فوتونهای پرانرژی میشود که همان اشعه ایکس هستند 🩻📡.
🔸 مزیت: تیوبهای مدرن با طراحی چرخان (Rotating Anode) باعث خنککاری بهتر و افزایش عمر دستگاه میشوند 🔄❄️.
🔹 ۲. ژنراتور ولتاژ بالا (High Voltage Generator) ⚡🔋
ژنراتور وظیفه تأمین انرژی لازم برای تولید اشعه را بر عهده دارد ⚙️.
این قسمت با تبدیل برق شهری به ولتاژهای بسیار بالا (تا ۱۵۰ کیلوولت)، توان لازم برای حرکت الکترونها در تیوب را ایجاد میکند ⚡⚙️.
🔸 مزیت: ژنراتورهای دیجیتال جدید مصرف انرژی کمتر و پایداری ولتاژ بالاتری دارند 🔌💡.
🔹 ۳. سیستم کنترل و کنسول کاربری 🎛️💻
اپراتور با استفاده از کنسول دیجیتال میتواند پارامترهای مهم تصویربرداری را تنظیم کند ⏱️⚙️.
این پارامترها شامل:
- kVp: انرژی و نفوذ اشعه
- mA: شدت جریان و میزان تولید اشعه
- زمان تابش (Exposure Time): مدتزمان تابش اشعه به بدن
🔸 مزیت: کنسولهای مدرن دارای نمایشگر لمسی، تنظیم خودکار نوردهی و ذخیره تنظیمات برای هر نوع تصویربرداری هستند 💾📊.
🔹 ۴. کالیماتور (Collimator) 🔦📡
کالیماتور مانند یک دوربین دقیق نوری عمل میکند و میدان تابش اشعه را محدود میکند تا فقط به ناحیه مورد نظر بدن برسد 🎯🩺.
درون آن آینهها و تیغههای قابل تنظیمی وجود دارد که جهت و اندازه تابش را مشخص میکند ⚙️.
🔸 مزیت: کاهش دُز دریافتی بیمار و افزایش دقت تصویر ✅💙.
🔹 ۵. بوکی (Bucky) و کاست نگهدارنده 📸📦
بوکی یک محفظه مخصوص است که کاست یا حسگر دیجیتال درون آن قرار میگیرد 🧩.
همچنین شبکهای درون بوکی وجود دارد که اشعههای پراکنده (Scatter Radiation) را حذف میکند تا تصویر واضحتر شود 🧠💎.
🔸 مزیت: افزایش کیفیت تصویر و وضوح جزئیات استخوانها و بافتها 🔬✨.
🔹 ۶. تخت بیمار (Patient Table) 🛏️
تخت مخصوصی که بیمار روی آن قرار میگیرد تا بدن در موقعیت مناسب برای تصویربرداری تنظیم شود 📏🧍.
این تخت معمولاً از جنس مواد سبک و مقاوم در برابر اشعه ساخته میشود 🧱.
🔸 مزیت: قابلیت تنظیم ارتفاع، حرکت نرم و طراحی ارگونومیک برای راحتی بیمار 🙌💙.
🔹 ۷. سیستم تصویربرداری دیجیتال (CR یا DR) 💾💻
در دستگاههای جدید از فناوری دیجیتال برای ثبت تصویر استفاده میشود:
- CR (Computed Radiography): از پلیت فسفری استفاده میکند که تصویر را ذخیره کرده و سپس توسط پلیتریدر خوانده میشود 💽.
- DR (Digital Radiography): از حسگر دیجیتال استفاده میکند که تصویر را مستقیم به مانیتور منتقل میکند ⚡📺.
🔸 مزیت: سرعت بالا، کیفیت تصویر بیشتر، کاهش مصرف مواد شیمیایی و ذخیره آسان اطلاعات 📈🩺.
🔹 ۸. سیستم خنککاری (Cooling System) ❄️💧
از آنجایی که در حین تولید اشعه ایکس گرمای زیادی ایجاد میشود 🔥، سیستم خنککننده وظیفه حفظ دمای تیوب را بر عهده دارد.
این سیستم معمولاً از روغن مخصوص یا جریان هوا برای انتقال حرارت استفاده میکند 🌀.
🔸 مزیت: جلوگیری از آسیب به تیوب و افزایش طول عمر دستگاه 🕒⚙️.
🔹 ۹. سیستم ایمنی و محافظت (Safety System) ☢️🦺
دستگاه رادیولوژی ثابت دارای سیستمهای ایمنی برای محافظت از بیمار و کاربر است.
شامل:
- شاترهای اتوماتیک برای قطع تابش
- قفلهای الکتریکی هنگام باز بودن درب اتاق
- هشدارهای نوری و صوتی در زمان تابش 🔔💡
🔸 مزیت: کاهش خطرات ناشی از تابش ناخواسته و افزایش ایمنی محیط کار 🧱🧠.
🧩 فرآیند کامل تصویربرداری با دستگاه رادیولوژی ثابت
۱️⃣ بیمار روی تخت قرار میگیرد 🛏️
۲️⃣ اپراتور ناحیه مورد نظر را تنظیم میکند 🎯
۳️⃣ پارامترهای kVp، mA و زمان تابش انتخاب میشوند ⚡
۴️⃣ کالیماتور میدان تابش را محدود میکند 🔦
۵️⃣ اشعه از بدن عبور کرده و تصویر روی حسگر ثبت میشود 🩻
۶️⃣ تصویر نهایی روی مانیتور نمایش داده میشود 💻
۷️⃣ فایل تصویر در سیستم PACS ذخیره میشود 💾📂
🔸 مزیت کلی: این فرایند تنها در چند ثانیه انجام میشود ⏱️ و تصاویر با کیفیت فوقالعاده بالا برای تشخیص دقیق در اختیار پزشک قرار میگیرد 🧠📊.
🌟 مزایای استفاده از دستگاه رادیولوژی ثابت
✔️ کیفیت تصویر بسیار بالا به دلیل پایداری مکانیکی و انرژی ثابت 💎
✔️ مناسب برای حجم بالای بیماران در بیمارستانها و کلینیکها 🏥
✔️ عمر طولانی تیوب و قطعات داخلی در مقایسه با دستگاههای پرتابل ⚙️
✔️ قابلیت اتصال به سیستم PACS برای ذخیره و ارسال دیجیتال تصاویر 🌐
✔️ کاهش دُز تابش برای بیمار با کنترل دقیق انرژی ⚖️
✔️ کاربری آسان و ایمن به کمک کنسول دیجیتال و تنظیمات هوشمند 🎛️
🩻 جمعبندی نهایی
دستگاه رادیولوژی ثابت، ترکیبی از قدرت، دقت و فناوری دیجیتال مدرن است ⚡💻.
این سیستم با بهرهگیری از تیوب قدرتمند، ژنراتور هوشمند و سیستم ثبت دیجیتال، تصاویری با وضوح بالا از بدن انسان تولید میکند 🦴📸.
استفاده از این دستگاه در مراکز درمانی، باعث افزایش سرعت تشخیص، کاهش خطای انسانی و بهبود کیفیت خدمات پزشکی میشود 💙🏥.
