ژنراتور وظیفه دارد انرژی الکتریکی مورد نیاز تیوب اشعه ایکس را با پارامترهای کنترلشده فراهم کند. به زبان ساده، بدون ژنراتور مناسب، تیوب نمیتواند اشعه ایکس مورد نیاز برای تصویربرداری را به شکل کنترلشده تولید کند.
توان، فناوری، پایداری و سلامت ژنراتور میتوانند بر عملکرد سیستم تصویربرداری تأثیر داشته باشند. به همین دلیل هنگام خرید دستگاه رادیولوژی ثابت، موبایل یا پرتابل، مشخصات ژنراتور یکی از موارد مهمی است که باید بررسی شود.
در ادامه به زبان ساده بررسی میکنیم که ژنراتور رادیولوژی چیست، چگونه کار میکند، چه انواعی دارد و هنگام خرید یا نگهداری آن باید به چه نکاتی توجه کرد.

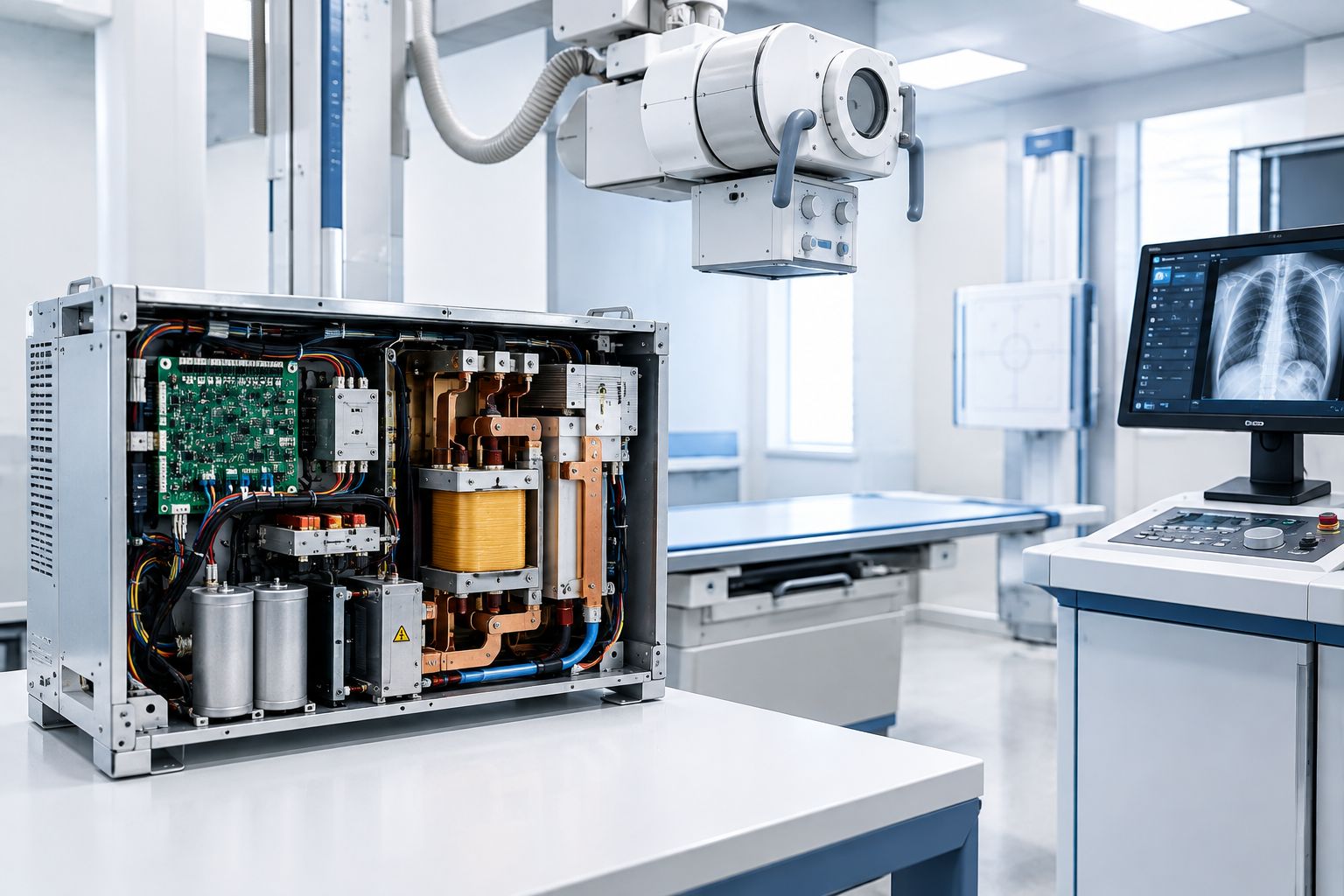

ژنراتور دستگاه رادیولوژی چیست؟
ژنراتور X-Ray بخشی از سیستم رادیولوژی است که برق ورودی را به شرایط الکتریکی مناسب برای کار تیوب اشعه ایکس تبدیل و کنترل میکند.
برای تولید اشعه ایکس، تیوب به اختلاف پتانسیل بالا و جریان کنترلشده نیاز دارد. ژنراتور وظیفه تأمین و تنظیم این شرایط را بر عهده دارد.
اپراتور با توجه به نوع تصویربرداری، پارامترهای مورد نیاز را از طریق کنسول دستگاه انتخاب میکند و سیستم ژنراتور شرایط لازم برای اکسپوژر را فراهم میکند.
بنابراین ژنراتور را میتوان یکی از اجزای اصلی زنجیره تولید اشعه در دستگاه رادیولوژی دانست.
ژنراتور رادیولوژی چگونه کار میکند؟
برای درک عملکرد ژنراتور ابتدا باید بدانیم تیوب اشعه ایکس برای فعالیت به انرژی الکتریکی کنترلشده نیاز دارد.
ژنراتور برق ورودی را دریافت کرده و آن را به ولتاژ و جریان مورد نیاز سیستم تبدیل میکند. در زمان اکسپوژر، شرایط الکتریکی تعیینشده به تیوب اعمال میشوند.
در داخل تیوب، الکترونها از کاتد به سمت آند شتاب میگیرند. برخورد این الکترونها با هدف آند موجب تولید اشعه ایکس و مقدار زیادی گرما میشود.
در نتیجه ژنراتور مستقیماً تصویر پزشکی را تولید نمیکند؛ بلکه انرژی و پارامترهای الکتریکی لازم برای تولید کنترلشده اشعه ایکس را فراهم میکند.
kVp در دستگاه رادیولوژی چیست؟
یکی از مهمترین پارامترهایی که هنگام کار با دستگاه رادیولوژی مشاهده میشود، kVp یا Kilovolt Peak است.
kVp با اختلاف پتانسیل اعمالشده به تیوب ارتباط دارد و یکی از عوامل تعیینکننده انرژی طیف فوتونهای اشعه ایکس و قدرت نفوذ پرتو است.
تغییر kVp میتواند روی ویژگیهای پرتو، میزان رسیدن پرتو به گیرنده و ظاهر تصویر تأثیر بگذارد.
انتخاب kVp مناسب به نوع تصویربرداری، ضخامت ناحیه مورد بررسی، گیرنده تصویر و پروتکل مرکز بستگی دارد.
بنابراین مقدار بالاتر همیشه به معنای تصویر بهتر نیست.
mA در رادیولوژی چیست؟
پارامتر مهم دیگر mA یا میلیآمپر است.
این پارامتر با جریان تیوب و تعداد الکترونهایی که در فرایند تولید اشعه مشارکت میکنند ارتباط دارد. در کنار زمان اکسپوژر، mA بر مقدار پرتو تولیدشده تأثیر میگذارد.
اپراتور باید پارامترهای تصویربرداری را بر اساس پروتکلهای مناسب انتخاب کند تا تصویر تشخیصی مورد نیاز با اکسپوژر بهینه به دست آید.
ژنراتور وظیفه دارد تنظیمات انتخابشده را تا حد عملکرد طراحیشده سیستم با دقت اجرا کند.
mAs چیست؟
اصطلاح دیگری که در رادیولوژی بسیار استفاده میشود mAs است.
mAs حاصل رابطه جریان تیوب و زمان اکسپوژر است و با مقدار کلی تولید پرتو ارتباط دارد.
برای مثال تغییر mA یا زمان میتواند مقدار mAs را تغییر دهد. با این حال نحوه انتخاب ترکیب این پارامترها به نوع معاینه و مشخصات دستگاه وابسته است.
در سیستمهای مدرن، کنترل دقیق این پارامترها یکی از وظایف مهم مجموعه ژنراتور و کنترل دستگاه محسوب میشود.
توان ژنراتور رادیولوژی چیست؟
ژنراتورها معمولاً با مشخصاتی مانند توان نامی بر حسب کیلووات (kW) نیز معرفی میشوند.
توان ژنراتور نشاندهنده ظرفیت عملکرد آن در شرایط تعریفشده است. دستگاههای مختلف بسته به کاربرد خود ممکن است از ژنراتورهایی با توان متفاوت استفاده کنند.
برای مثال نیاز یک دستگاه رادیولوژی ثابت پرتردد بیمارستانی الزاماً با یک دستگاه پرتابل کوچک یکسان نیست.
به همین دلیل هنگام خرید، صرفاً انتخاب بیشترین عدد kW منطقی نیست؛ بلکه باید توان دستگاه با نوع تصویربرداری و حجم کاری مرکز هماهنگ باشد.
ژنراتور High Frequency چیست؟
یکی از فناوریهای رایج در دستگاههای جدید، ژنراتور High Frequency یا فرکانس بالا است.
در این سیستمها از مدارهای الکترونیکی برای تبدیل و کنترل انرژی در فرکانسهای بالا استفاده میشود. این طراحی امکان ایجاد خروجی ولتاژ پایدارتر و کاهش Ripple نسبت به برخی طراحیهای قدیمیتر را فراهم میکند.
ابعاد و وزن سیستم نیز در بعضی طراحیها میتواند کاهش پیدا کند؛ موضوعی که برای دستگاههای موبایل و پرتابل اهمیت ویژهای دارد.
به همین دلیل High Frequency Generator امروزه در بسیاری از تجهیزات رادیولوژی مدرن دیده میشود.
Voltage Ripple چیست و چرا اهمیت دارد؟
ولتاژ اعمالشده به تیوب در سیستم واقعی کاملاً بدون تغییر نیست. میزان نوسان آن را میتوان با مفهوم Voltage Ripple توصیف کرد.
ژنراتورهای مختلف میتوانند Ripple متفاوتی داشته باشند.
خروجی پایدارتر باعث میشود شرایط تولید پرتو قابل کنترلتر باشد و یکی از مزایای طراحیهای فرکانس بالا همین موضوع است.
البته کیفیت نهایی سیستم تنها به Ripple وابسته نیست و عملکرد تیوب، آشکارساز، پردازش تصویر و عوامل متعدد دیگری نیز اهمیت دارند.
انواع ژنراتور دستگاه رادیولوژی
در طول تاریخ رادیولوژی، طراحیهای مختلفی برای ژنراتورها استفاده شده است.
از جمله میتوان به سیستمهای:
تکفاز
سهفاز
فرکانس بالا یا High Frequency
اشاره کرد.
ژنراتورهای فرکانس بالا در بسیاری از سیستمهای جدید رایج شدهاند، زیرا امکان کنترل مناسب خروجی و طراحی جمعوجورتری را فراهم میکنند.
اما نوع ژنراتور موجود در هر دستگاه باید بر اساس مدل و مشخصات فنی آن بررسی شود.
تفاوت ژنراتور دستگاه رادیولوژی ثابت و پرتابل
ژنراتورهای دستگاههای ثابت و پرتابل از نظر هدف اصلی مشابهاند، اما محدودیتهای طراحی آنها متفاوت است.
در دستگاه رادیولوژی ثابت معمولاً فضای بیشتری برای تجهیزات وجود دارد و سیستم میتواند برای حجم کاری بالاتر طراحی شود.
در دستگاه پرتابل، وزن، ابعاد و قابلیت حمل اهمیت بیشتری دارند. بنابراین طراحی ژنراتور باید تا حد امکان جمعوجور باشد و در عین حال نیاز تصویربرداری مورد نظر را تأمین کند.
فناوری High Frequency در این زمینه اهمیت زیادی پیدا کرده است.
ژنراتور دستگاه رادیولوژی موبایل
دستگاههای Mobile X-Ray برای جابهجایی در بخشهای مختلف بیمارستان طراحی میشوند.
این سیستمها ممکن است در ICU، اورژانس، بخش بستری و سایر محیطهایی که انتقال بیمار دشوار است استفاده شوند.
ژنراتور دستگاه موبایل باید با طراحی کلی دستگاه، منبع انرژی و کاربرد مورد نظر هماهنگ باشد.
در بعضی دستگاهها سیستم از برق مستقیم مرکز استفاده میکند و برخی تجهیزات نیز طراحیهای باتریمحور یا ذخیره انرژی دارند.
ژنراتور چه تأثیری بر کیفیت تصویر دارد؟
کیفیت تصویر رادیولوژی نتیجه عملکرد مجموعهای از اجزاست و نباید آن را فقط به ژنراتور نسبت داد.
با این حال ژنراتور باید بتواند پارامترهای اکسپوژر را بهصورت پایدار و قابل تکرار فراهم کند.
اگر خروجی سیستم با تنظیمات انتخابشده هماهنگ نباشد، میتواند روی میزان اکسپوژر گیرنده و در نتیجه کیفیت تصویر تأثیر بگذارد.
بنابراین پایداری و صحت عملکرد ژنراتور بخشی از کنترل کیفیت کلی دستگاه رادیولوژی است.
ارتباط ژنراتور با پنل DR
در سیستم DR، پنل دیجیتال وظیفه دریافت اطلاعات تصویری را بر عهده دارد و ژنراتور شرایط تولید اشعه را فراهم میکند.
این دو تجهیز نقشهای متفاوتی دارند اما باید در یک سیستم هماهنگ کار کنند.
پنل DR باکیفیت نمیتواند مشکل جدی و تکرارشونده خروجی دستگاه اشعه ایکس را جبران کند. به همین ترتیب یک ژنراتور مناسب نیز نمیتواند خرابی Flat Panel Detector را برطرف کند.
بنابراین هنگام بررسی مشکلات کیفیت تصویر باید کل زنجیره تصویربرداری ارزیابی شود.
ارتباط ژنراتور با CR
در سیستم CR نیز همین اصل برقرار است.
پس از اکسپوژر، اطلاعات روی Imaging Plate ثبت شده و سپس توسط CR Reader خوانده میشوند.
اگر شرایط اکسپوژر مناسب نباشد، اطلاعات ثبتشده روی صفحه نیز میتواند تحت تأثیر قرار گیرد.
به همین دلیل هنگام مشاهده مشکل در تصاویر CR نباید همیشه دستگاه CR یا Imaging Plate را مقصر دانست؛ سیستم تولید اشعه نیز ممکن است نیازمند بررسی باشد.
AEC چیست و چه ارتباطی با ژنراتور دارد؟
در بعضی دستگاههای رادیولوژی از Automatic Exposure Control یا AEC استفاده میشود.
این سیستم برای کنترل اکسپوژر بر اساس اطلاعات دریافتی از آشکارسازهای مربوط طراحی شده است و در شرایط مناسب میتواند اکسپوژر را در نقطه مورد نظر خاتمه دهد.
AEC باید بهدرستی تنظیم و کنترل شود و استفاده صحیح از آن به پوزیشن بیمار و انتخاب مناسب ناحیه آشکارسازی نیز وابسته است.
عملکرد AEC با سیستم کنترل اکسپوژر دستگاه و ژنراتور در ارتباط است.
به همین دلیل وضعیت واقعی دستگاه و نتایج بررسیهای فنی از سن تقویمی آن مهمتر هستند.
یک ژنراتور قدیمی که بهخوبی نگهداری شده ممکن است شرایط بهتری نسبت به تجهیز جدیدتری داشته باشد که تحت شرایط نامناسب کار کرده است.
چه زمانی ژنراتور باید تعمیر یا تعویض شود؟
اگر خطاهای تکرارشونده ایجاد شده، دستگاه قادر به تأمین شرایط اکسپوژر نیست یا بررسی تخصصی وجود خرابی را تأیید کرده است، تعمیر باید مورد ارزیابی قرار گیرد.
تصمیم میان تعمیر و تعویض به مواردی مانند سن دستگاه، نوع خرابی، قیمت قطعات، دسترسی به خدمات و ارزش کلی سیستم بستگی دارد.
در دستگاههای بسیار قدیمی، گاهی هزینه تعمیر گسترده ممکن است از نظر اقتصادی منطقی نباشد.
جمعبندی
ژنراتور قلب تأمین انرژی دستگاه رادیولوژی است
ژنراتور دستگاه رادیولوژی یکی از مهمترین اجزای سیستم X-Ray است که وظیفه تأمین و کنترل شرایط الکتریکی مورد نیاز برای تولید اشعه ایکس را بر عهده دارد. پارامترهایی مانند kVp، mA و زمان اکسپوژر از طریق سیستم کنترل دستگاه مدیریت میشوند و عملکرد پایدار ژنراتور برای ایجاد اکسپوژر قابل تکرار اهمیت زیادی دارد.
ژنراتورهای High Frequency در بسیاری از تجهیزات جدید استفاده میشوند و مزایایی مانند کنترل مناسبتر خروجی و طراحی جمعوجورتر را فراهم میکنند. با این حال، توان بیشتر همیشه به معنی انتخاب بهتر نیست و مشخصات ژنراتور باید با نوع فعالیت و حجم کاری مرکز هماهنگ باشد.
هنگام خرید دستگاه رادیولوژی، بهخصوص تجهیزات کارکرده، بررسی ژنراتور در کنار تیوب، میز، سیستم کنترل و تجهیزات CR یا DR اهمیت زیادی دارد. عیبیابی تخصصی نیز میتواند از تعویض اشتباه قطعات و ایجاد هزینههای اضافی جلوگیری کند.
اگر برای خرید دستگاه رادیولوژی، بررسی ژنراتور، دیجیتال کردن سیستم با CR یا DR یا انتخاب تجهیزات مناسب برای مرکز تصویربرداری نیاز به راهنمایی دارید، مجموعه شفاگستر در حوزه تجهیزات تصویربرداری پزشکی فعالیت میکند.
شفاگستر میتواند در انتخاب تجهیزات رادیولوژی متناسب با نیاز مرکز، بررسی گزینههای دیجیتالسازی و تأمین تجهیزات مرتبط مانند سیستمهای CR و DR، پنلهای دیجیتال و لوازم جانبی تصویربرداری به شما کمک کند.
برای دریافت مشاوره، بررسی تجهیزات موجود یا انتخاب دستگاه رادیولوژی متناسب با نیاز مرکز خود، میتوانید با کارشناسان شفاگستر در ارتباط باشید.
