دیجیتالی شدن رادیولوژی باعث شده بسیاری از مراکز تصویربرداری بتوانند بدون کنار گذاشتن کامل تجهیزات اشعه ایکس موجود، تصاویر پزشکی را به شکل دیجیتال ثبت و مدیریت کنند. یکی از تجهیزاتی که در این فرایند نقش مهمی دارد، دستگاه CR یا Computed Radiography است. در میان سیستمهای CR، خانواده Vita Flex بهعنوان راهکاری برای خواندن صفحات تصویربرداری و تبدیل اطلاعات ثبتشده روی آنها به تصاویر دیجیتال شناخته میشود.
دستگاه CR Vita Flex برای مراکزی اهمیت دارد که همچنان از سیستم مبتنی بر کاست و Imaging Plate استفاده میکنند اما میخواهند مزایای تصویربرداری دیجیتال، مانند مشاهده تصویر روی مانیتور، پردازش نرمافزاری و آرشیو آسانتر را نیز در اختیار داشته باشند.
این دستگاه در واقع حلقه ارتباطی میان تصویربرداری مبتنی بر کاست و محیط دیجیتال است. شناخت نحوه عملکرد، کاربردها، مزایا و اصول نگهداری آن میتواند به مراکز درمانی در انتخاب و استفاده بهتر از سیستم CR کمک کند.

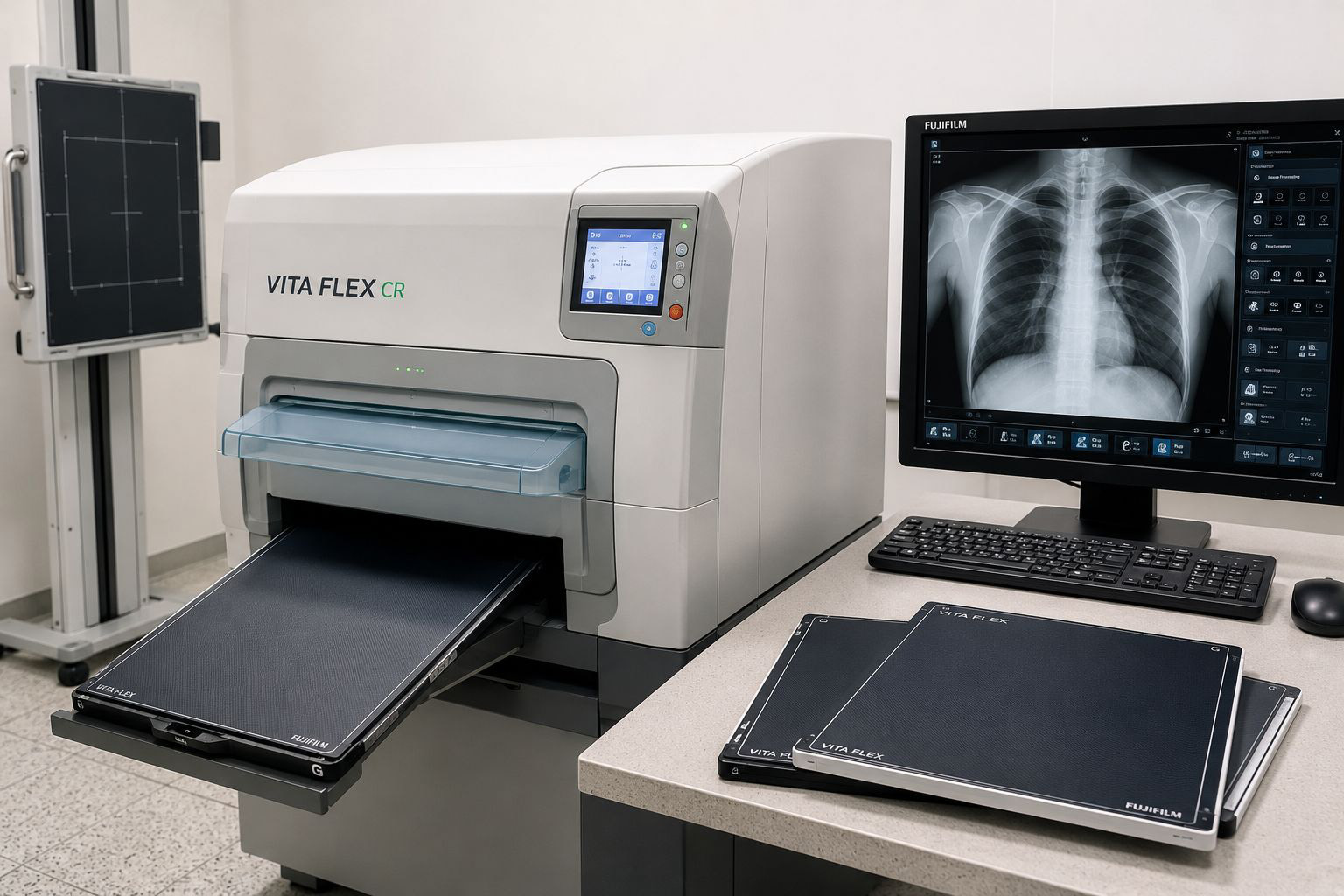

دستگاه CR Vita Flex چیست؟
CR Vita Flex یک سیستم خوانش تصاویر رادیوگرافی کامپیوتری است. در سیستم CR بهجای فیلم رادیولوژی سنتی از صفحه تصویربرداری یا Imaging Plate داخل کاست استفاده میشود.
هنگامی که بیمار در معرض اشعه ایکس قرار میگیرد، اطلاعات تصویر روی صفحه تصویربرداری ثبت میشود. سپس کاست در اختیار دستگاه CR Reader قرار میگیرد تا اطلاعات ذخیرهشده روی Imaging Plate خوانده و به تصویر دیجیتال تبدیل شود.
تصویر حاصل پس از پردازش میتواند روی مانیتور مشاهده و در سیستمهای مرتبط ذخیره شود.
بنابراین Vita Flex خود دستگاه تولیدکننده اشعه ایکس نیست؛ بلکه بخشی از زنجیره ثبت و دیجیتالسازی تصویر رادیولوژی محسوب میشود.
CR Vita Flex چگونه کار میکند؟
فرایند کار با سیستم CR از مرحله تصویربرداری آغاز میشود. ابتدا Imaging Plate داخل کاست قرار دارد و کاست مشابه سیستمهای متداول رادیولوژی در موقعیت مورد نظر قرار میگیرد.
پس از انجام اکسپوژر، اطلاعات حاصل از عبور اشعه از بدن بیمار روی صفحه تصویربرداری باقی میماند.
در مرحله بعد کاست وارد CR Reader میشود. دستگاه اطلاعات ثبتشده را میخواند و آنها را به داده دیجیتال تبدیل میکند.
پس از پردازش، تصویر روی ایستگاه کاری قابل مشاهده است. اپراتور میتواند کیفیت تصویر را بررسی کرده و آن را در سیستم مدیریت تصاویر مرکز ذخیره یا برای مراحل بعدی گردش کار ارسال کند.
در نهایت صفحه تصویربرداری برای استفاده بعدی آماده میشود.
تفاوت CR Vita Flex با رادیولوژی آنالوگ چیست؟
در رادیولوژی سنتی، تصویر روی فیلم رادیولوژی ثبت میشود و برای مشاهده آن معمولاً فرایند ظهور و ثبوت مورد نیاز است.
این روش به فیلم، مواد مصرفی و تجهیزات پردازش نیاز دارد و آرشیو تصاویر نیز عمدتاً به شکل فیزیکی انجام میشود.
در سیستم CR، اطلاعات ابتدا روی Imaging Plate ثبت و سپس توسط CR Reader به تصویر دیجیتال تبدیل میشوند.
این تغییر باعث میشود تصویر روی رایانه قابل مشاهده باشد و امکان ذخیره، پردازش و مدیریت دیجیتال آن فراهم شود.
در نتیجه CR را میتوان یکی از مسیرهای گذار از رادیولوژی فیلمی به تصویربرداری دیجیتال دانست.
تفاوت CR Vita Flex با DR چیست؟
یکی از مهمترین سؤالات هنگام انتخاب تجهیزات رادیولوژی، تفاوت CR و DR است.
در سیستم CR همچنان از کاست و Imaging Plate استفاده میشود. بعد از هر اکسپوژر، کاست باید به Reader منتقل شود تا تصویر خوانده شود.
در DR، Flat Panel Detector تصویر را دریافت کرده و معمولاً آن را با مراحل کمتری به سیستم رایانهای منتقل میکند.
به همین دلیل DR میتواند گردش کار سریعتری ایجاد کند، زیرا مرحله انتقال کاست به CR Reader حذف میشود.
اما CR میتواند برای بعضی مراکزی که زیرساخت رادیولوژی موجود دارند و میخواهند با تغییرات محدودتری به تصویربرداری دیجیتال دسترسی پیدا کنند، گزینه قابل بررسی باشد.
انتخاب میان CR و DR باید بر اساس بودجه، حجم کاری، تجهیزات موجود و برنامه توسعه مرکز انجام شود.
مهمترین کاربردهای CR Vita Flex
سیستمهای CR میتوانند در محیطهای مختلف تصویربرداری مورد استفاده قرار گیرند؛ البته کاربرد دقیق دستگاه باید با مشخصات همان مدل و تجهیزات سازگار آن تطبیق داده شود.
از جمله محیطهایی که سیستم CR میتواند در آنها کاربرد داشته باشد میتوان به مراکز رادیولوژی عمومی، بیمارستانها، درمانگاهها و برخی سیستمهای تصویربرداری پزشکی اشاره کرد.
یکی از مزایای اصلی CR این است که میتواند از فرایند مبتنی بر کاست استفاده کند و در عین حال خروجی دیجیتال در اختیار مرکز قرار دهد.
استفاده از Vita Flex برای دیجیتالی کردن رادیولوژی
یکی از دلایل استفاده از CR، امکان حرکت به سمت تصویربرداری دیجیتال بدون تعویض کامل برخی اجزای سیستم رادیولوژی موجود است.
برای مثال مرکزی که دستگاه اشعه ایکس قابل استفادهای در اختیار دارد، ممکن است بتواند با اضافه کردن سیستم CR و تجهیزات سازگار، تصاویر را به شکل دیجیتال دریافت کند.
این رویکرد میتواند برای مراکزی که قصد دارند مرحلهبهمرحله زیرساخت خود را ارتقا دهند قابل توجه باشد.
البته سازگاری تجهیزات و شرایط فنی باید پیش از خرید توسط کارشناس بررسی شود.
مزایای استفاده از دستگاه CR Vita Flex
یکی از مهمترین مزایای این سیستم، دستیابی به تصاویر دیجیتال در یک گردش کار مبتنی بر کاست است.
تصویر دیجیتال را میتوان روی مانیتور مشاهده کرد و در صورت وجود نرمافزار مناسب، ابزارهای پردازش و مشاهده تصویر نیز در دسترس خواهند بود.
آرشیو دیجیتال تصاویر نیز نسبت به نگهداری حجم زیادی از فیلمهای فیزیکی میتواند مدیریت سادهتری داشته باشد.
همچنین امکان انتقال تصاویر در زیرساخت مناسب، دسترسی پزشکان به اطلاعات تصویربرداری را آسانتر میکند.
نقش Imaging Plate در عملکرد Vita Flex
یکی از مهمترین اجزای سیستم CR، Imaging Plate یا IP است.
کیفیت و سلامت این صفحه میتواند روی نتیجه تصویربرداری تأثیر داشته باشد. ایجاد خط، خراش، آلودگی یا آسیب فیزیکی روی صفحه ممکن است باعث ایجاد آرتیفکت در تصاویر شود.
به همین دلیل Imaging Plate باید مطابق دستورالعمل سازنده تمیز و نگهداری شود.
همچنین کاستها باید در شرایط مناسبی نگهداری شوند تا احتمال ورود گردوغبار و آسیب به صفحه کاهش پیدا کند.
اهمیت کیفیت کاست CR
کاست تنها یک قاب ساده برای نگهداری Imaging Plate نیست. سلامت فیزیکی کاست، بسته شدن صحیح آن و تمیز بودن بخش داخلی میتواند بر عملکرد سیستم اثر بگذارد.
کاست آسیبدیده ممکن است باعث ایجاد مشکلاتی در گردش کار یا حفاظت از Imaging Plate شود.
بهتر است کاستها بهصورت دورهای بررسی شوند و در صورت مشاهده شکستگی، تغییر شکل یا مشکل در مکانیزم آنها، وضعیتشان ارزیابی شود.
کیفیت تصویر در CR Vita Flex به چه عواملی بستگی دارد؟
کیفیت تصویر نهایی فقط به CR Reader وابسته نیست.
پارامترهای اکسپوژر، دستگاه رادیولوژی، پوزیشن بیمار، وضعیت Imaging Plate، سلامت کاست، عملکرد Reader و پردازش نرمافزاری همگی در نتیجه نهایی نقش دارند.
به همین دلیل اگر کیفیت تصاویر کاهش پیدا کرد، نباید بلافاصله نتیجه گرفت که خود CR Reader خراب شده است.
بررسی سیستماتیک کل زنجیره تصویربرداری میتواند به شناسایی علت اصلی مشکل کمک کند.
خطوط و آرتیفکت در تصاویر CR از کجا ایجاد میشوند؟
یکی از مشکلاتی که ممکن است در سیستمهای CR مشاهده شود، ایجاد خطوط، نقاط یا الگوهای غیرعادی روی تصاویر است.
آلودگی یا خراش Imaging Plate، مشکلات کاست، آلودگی بخشهایی از Reader یا ایرادات دیگر در سیستم میتوانند از عوامل احتمالی باشند.
اگر یک آرتیفکت بهصورت ثابت در تصاویر تکرار شود، بهتر است دستگاه و صفحات تصویربرداری توسط فرد متخصص بررسی شوند.
تکرار تصویربرداری بدون پیدا کردن علت مشکل میتواند باعث اتلاف وقت و مواجهه غیرضروری بیمار شود.
نحوه نگهداری از دستگاه CR Vita Flex
نگهداری مناسب نقش مهمی در عملکرد پایدار دستگاه دارد.
Reader باید در محیطی تمیز و متناسب با شرایط توصیهشده توسط سازنده قرار گیرد. گردوغبار، رطوبت نامناسب و شرایط محیطی نامطلوب میتوانند برای تجهیزات الکترونیکی مشکل ایجاد کنند.
تمیزکاری دستگاه نیز باید مطابق دستورالعمل سازنده انجام شود و از باز کردن بخشهای داخلی توسط افراد غیرمتخصص خودداری گردد.
برنامه سرویس و کنترل کیفیت دورهای نیز میتواند به شناسایی مشکلات احتمالی پیش از ایجاد خرابی جدی کمک کند.
چگونه از Imaging Plate نگهداری کنیم؟
صفحات تصویربرداری باید با دقت حمل شوند و از تماس آنها با اشیای تیز یا سطوح آلوده جلوگیری شود.
برای تمیز کردن IP نباید از هر مادهای استفاده کرد. نوع محلول و روش تمیزکاری باید مطابق دستورالعمل مربوط به همان صفحه باشد.
صفحهای که دچار خراش یا آسیب جدی شده است ممکن است در تصاویر آرتیفکت ایجاد کند و نیازمند تعویض باشد.
آیا Vita Flex برای مراکز پرتردد مناسب است؟
پاسخ به این سؤال به مدل دقیق سیستم، حجم کاری و نحوه سازماندهی بخش رادیولوژی بستگی دارد.
در CR، هر کاست پس از تصویربرداری باید وارد Reader شود. بنابراین تعداد بیماران، تعداد کاستهای موجود و سرعت گردش کار اهمیت پیدا میکنند.
برای مراکزی با حجم بسیار بالای تصویربرداری، مقایسه اقتصادی و عملیاتی CR با DR اهمیت بیشتری دارد.
به همین دلیل قبل از خرید بهتر است تعداد تقریبی اکسپوژرهای روزانه مرکز مشخص شود.
خرید CR Vita Flex نو یا کارکرده؟
در بازار تجهیزات پزشکی ممکن است دستگاههای CR بهصورت نو، کارکرده یا بازسازیشده عرضه شوند.
اگر قصد خرید دستگاه کارکرده دارید، ظاهر سالم بهتنهایی برای تصمیمگیری کافی نیست.
عملکرد Reader، کیفیت تصاویر خروجی، وضعیت مکانیزمهای داخلی، سابقه سرویس، نرمافزار، تجهیزات جانبی و دسترسی به خدمات و قطعات باید بررسی شوند.
بهتر است دستگاه قبل از خرید توسط کارشناس تجهیزات تصویربرداری ارزیابی شود.
هنگام خرید CR Vita Flex به چه نکاتی توجه کنیم؟
قبل از خرید باید ابتدا نیاز مرکز مشخص شود. حجم کاری، نوع کاستهای مورد استفاده، زیرساخت رایانهای و نحوه مدیریت تصاویر اهمیت دارند.
همچنین بهتر است این موارد بررسی شوند:
– وضعیت فنی دستگاه
– کیفیت تصاویر خروجی
– کاستها و Imaging Plateهای سازگار
– نرمافزار و ایستگاه کاری
– امکان تأمین قطعات
– خدمات فنی و پشتیبانی
– شرایط نصب
– هزینههای نگهداری
– وضعیت تجهیزات جانبی در دستگاه کارکرده
مقایسه این موارد میتواند تصمیمگیری را منطقیتر کند.
Vita Flex برای چه مرکزی انتخاب مناسبی است؟
این سیستم میتواند برای مرکزی مناسب باشد که به گردش کار CR نیاز دارد یا قصد دارد از تجهیزات رادیولوژی موجود خود در کنار یک سیستم ثبت تصویر دیجیتال استفاده کند.
اما اگر اولویت اصلی مرکز سرعت بسیار بالای مشاهده تصویر و حذف کامل مرحله پردازش کاست باشد، مقایسه با سیستم DR ضروری است.
بهترین انتخاب همیشه بر اساس نیاز واقعی مجموعه انجام میشود و نمیتوان یک فناوری را برای تمام مراکز بهترین گزینه دانست.
اهمیت خدمات پس از فروش دستگاه CR
CR Reader یک تجهیز الکترونیکی و مکانیکی تخصصی است و ممکن است در طول عمر خود به سرویس، تنظیم یا تعمیر نیاز پیدا کند.
بنابراین هنگام خرید باید وضعیت خدمات فنی و تأمین قطعات بررسی شود.
خرید دستگاهی که قیمت مناسبی دارد اما تعمیرکار یا قطعات آن بهسختی پیدا میشوند ممکن است در آینده باعث توقف طولانی بخش تصویربرداری شود.
در تجهیزات کارکرده این مسئله اهمیت بیشتری دارد.
آیا با وجود DR هنوز خرید CR منطقی است؟
DR از نظر سرعت گردش کار مزایای مهمی دارد و بسیاری از مراکز جدید به سمت Flat Panel Detector حرکت کردهاند. با این حال این موضوع به معنی بیاستفاده شدن کامل CR نیست.
بودجه مرکز، دستگاههای موجود، تعداد بیماران و نوع فعالیت میتوانند باعث شوند CR همچنان در بعضی مجموعهها گزینه قابل بررسی باشد.
در واقع تصمیم درست باید بر اساس هزینه کل، نیاز عملیاتی و برنامه توسعه مرکز گرفته شود، نه صرفاً جدیدتر بودن یک فناوری.
جمعبندی
دستگاه CR Vita Flex یکی از سیستمهای مورد استفاده برای تبدیل اطلاعات ثبتشده روی Imaging Plate به تصاویر دیجیتال رادیولوژی است. این سیستم امکان استفاده از گردش کار مبتنی بر کاست را در کنار مزایایی مانند مشاهده و مدیریت دیجیتال تصاویر فراهم میکند.
در CR، تصویر ابتدا روی Imaging Plate ثبت میشود و سپس کاست توسط Reader خوانده میشود. این فرایند مهمترین تفاوت آن با DR است که در آن Flat Panel Detector اطلاعات تصویر را با مراحل کمتری به سیستم دیجیتال منتقل میکند.
کیفیت عملکرد Vita Flex تنها به خود Reader وابسته نیست و سلامت Imaging Plate، کاست، دستگاه رادیولوژی، تنظیمات اکسپوژر و کنترل کیفیت نیز اهمیت زیادی دارند.
اگر قصد خرید CR Vita Flex را دارید، بهتر است علاوه بر قیمت دستگاه، وضعیت فنی، کیفیت خروجی، تجهیزات جانبی، خدمات پس از فروش، امکان تأمین قطعات و حجم کاری مرکز را بررسی کنید.
برای مراکزی که میخواهند از زیرساخت رادیولوژی موجود استفاده کنند و در عین حال تصاویر دیجیتال در اختیار داشته باشند، یک سیستم CR سالم و متناسب با نیاز مجموعه میتواند همچنان راهکاری کاربردی باشد.
