دستگاه سونوگرافی یکی از مهمترین تجهیزات تصویربرداری پزشکی است که در بسیاری از تخصصهای پزشکی مورد استفاده قرار میگیرد. با وجود اینکه کیفیت دستگاه سونوگرافی اهمیت زیادی دارد، اما بخش اصلی فرآیند تصویربرداری توسط پروب سونوگرافی انجام میشود. در واقع پروب، قطعهای است که امواج اولتراسوند را تولید کرده و پس از دریافت بازتاب این امواج، اطلاعات لازم را برای ایجاد تصویر در اختیار دستگاه قرار میدهد.

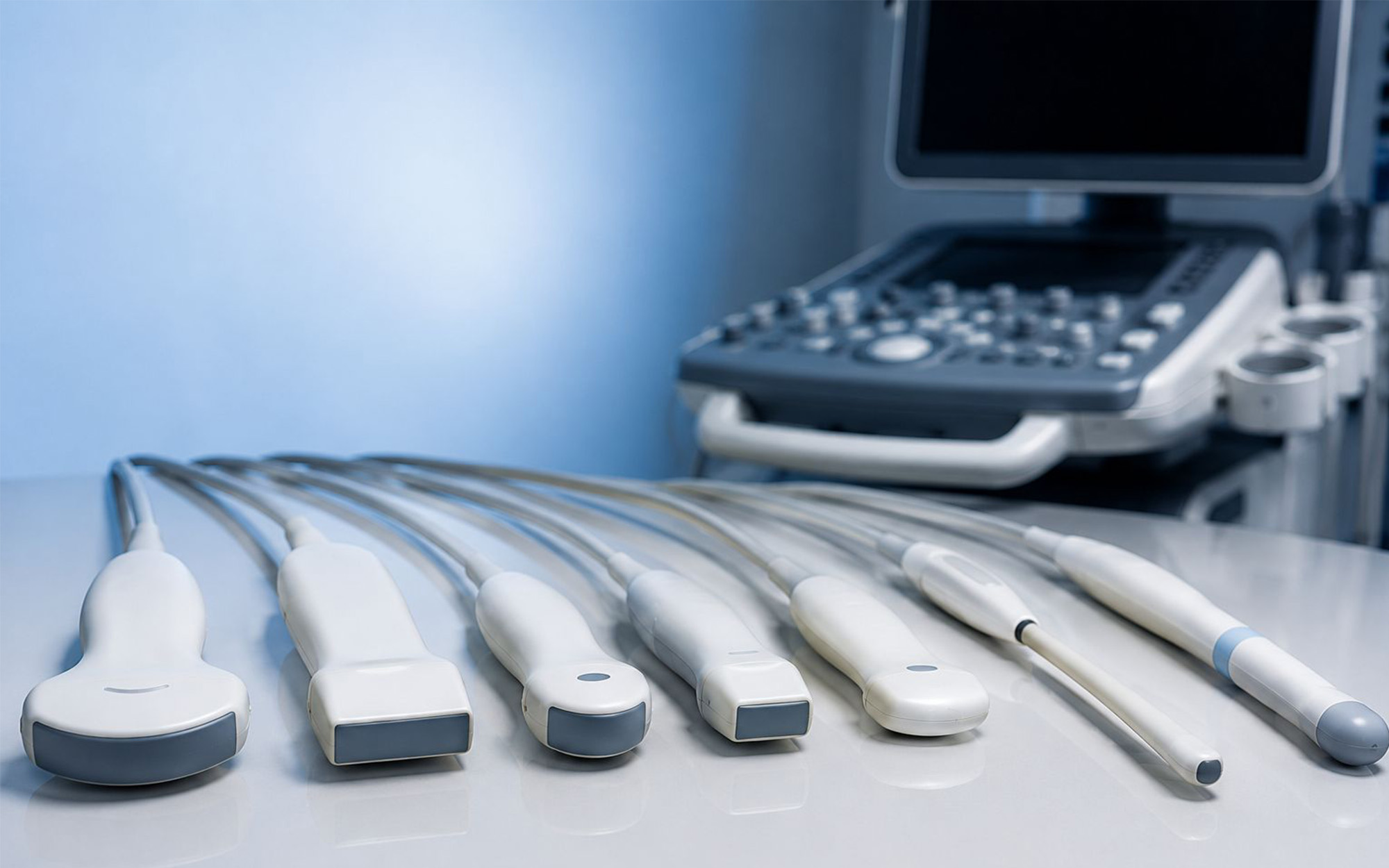

امروزه پروبهای سونوگرافی در مدلها و طراحیهای مختلف تولید میشوند و هر کدام برای کاربرد خاصی طراحی شدهاند. انتخاب صحیح پروب تأثیر مستقیمی بر کیفیت تصاویر، دقت تشخیص و راحتی انجام معاینات دارد. به همین دلیل آشنایی با انواع پروبهای سونوگرافی برای پزشکان، مراکز تصویربرداری و خریداران تجهیزات پزشکی اهمیت ویژهای دارد.
پروب سونوگرافی چیست؟
پروب یا ترانسدیوسر سونوگرافی بخشی از دستگاه است که وظیفه ارسال و دریافت امواج فراصوت را بر عهده دارد. این قطعه با قرار گرفتن روی بدن بیمار، امواج صوتی با فرکانس بالا را به داخل بافتها ارسال میکند. پس از برخورد امواج با اندامهای داخلی، بازتاب آنها دوباره توسط پروب دریافت شده و به سیگنالهای الکتریکی تبدیل میشود. دستگاه این اطلاعات را پردازش کرده و تصویر نهایی را روی مانیتور نمایش میدهد.
به همین دلیل کیفیت پروب، نوع آن و فناوری ساخت آن نقش بسیار مهمی در کیفیت تصاویر سونوگرافی دارد.
چرا انواع مختلف پروب تولید میشوند؟
تمام اندامهای بدن در یک عمق قرار ندارند و شکل آنها نیز با یکدیگر متفاوت است. برای مثال تصویربرداری از قلب، شکم، عروق، تیروئید یا جنین به یک نوع پروب یکسان نیاز ندارد.
هر پروب دارای فرکانس، زاویه دید و طراحی خاصی است که برای یک کاربرد مشخص بهینه شده است. انتخاب صحیح پروب باعث میشود تصاویر با وضوح بالاتر، عمق مناسب و جزئیات بیشتری ثبت شوند.
پروب کانوکس (Convex Probe)
پروب کانوکس یکی از رایجترین انواع پروب سونوگرافی است و در بیشتر مراکز تصویربرداری مورد استفاده قرار میگیرد.
سطح این پروب منحنی است و زاویه دید وسیعی ایجاد میکند. فرکانس کاری آن معمولاً بین ۲ تا ۶ مگاهرتز است و به همین دلیل برای تصویربرداری از اندامهای عمقی بدن مناسب است.
از مهمترین کاربردهای این پروب میتوان به موارد زیر اشاره کرد:
سونوگرافی شکم
بررسی کبد
بررسی کلیه
بررسی طحال
سونوگرافی زنان
بررسی بارداری
تصویربرداری لگن
به دلیل عمق نفوذ بالا، پروب کانوکس یکی از پرکاربردترین پروبهای سونوگرافی محسوب میشود.
پروب خطی (Linear Probe)
پروب خطی دارای سطح صاف و مستطیلی است و امواج را به صورت موازی ارسال میکند.
فرکانس این پروب نسبت به مدل کانوکس بالاتر بوده و معمولاً بین ۵ تا ۱۸ مگاهرتز قرار دارد.
به دلیل فرکانس بالا، کیفیت تصویر بسیار مناسبی ایجاد میکند اما عمق نفوذ آن کمتر است.
کاربردهای اصلی این پروب عبارتاند از:
تصویربرداری عروق
بررسی تیروئید
بررسی پستان
تصویربرداری عضلات
بررسی تاندونها
اعصاب محیطی
تصویربرداری بافتهای سطحی
این پروب در ارتوپدی، عروق و پزشکی ورزشی کاربرد فراوانی دارد.
پروب میکروکانوکس (Micro Convex Probe)
پروب میکروکانوکس ترکیبی از ویژگیهای پروب کانوکس و خطی را ارائه میدهد.
ابعاد کوچک این پروب باعث میشود برای تصویربرداری در نواحی با دسترسی محدود بسیار مناسب باشد.
از این پروب در موارد زیر استفاده میشود:
سونوگرافی کودکان
دامپزشکی
اورژانس
تصویربرداری شکم در نوزادان
بررسیهای بین دندهای
پروب فازی (Phased Array Probe)
پروب فازی بیشتر در تصویربرداری قلب استفاده میشود.
این پروب دارای سطح کوچک است اما امواج را با زاویه وسیع ارسال میکند.
به دلیل ابعاد کوچک، امکان تصویربرداری بین دندهها را فراهم میکند و به همین دلیل بهترین گزینه برای اکوکاردیوگرافی محسوب میشود.
کاربردهای آن شامل:
اکوکاردیوگرافی
بررسی دریچههای قلب
تصویربرداری قلب
تصویربرداری قفسه سینه
است.
پروب اندوکاویتی (Endocavity Probe)
این پروب برای تصویربرداری داخل بدن طراحی شده است.
شکل باریک و کشیده آن امکان انجام معاینات داخلی را فراهم میکند.
از مهمترین کاربردهای آن میتوان به موارد زیر اشاره کرد:
سونوگرافی واژینال
سونوگرافی رکتال
بررسی رحم
بررسی تخمدان
بررسی پروستات
به دلیل نزدیکی به اندام مورد بررسی، تصاویر با وضوح بسیار بالایی تولید میشوند.
پروب TEE
این پروب برای اکوکاردیوگرافی از طریق مری استفاده میشود.
در برخی بررسیهای تخصصی قلب، این روش اطلاعات دقیقتری نسبت به اکوکاردیوگرافی معمولی ارائه میدهد.
پروب سهبعدی و چهاربعدی
نسل جدید پروبهای سونوگرافی امکان تصویربرداری سهبعدی و چهاربعدی را فراهم کردهاند.
این پروبها بیشتر در:
زنان و زایمان
بررسی جنین
تصویربرداری تخصصی
مورد استفاده قرار میگیرند.
تصاویر ایجاد شده توسط این پروبها جزئیات بیشتری از ساختارهای بدن نمایش میدهند.
چگونه پروب مناسب انتخاب میشود؟
انتخاب پروب به عوامل مختلفی بستگی دارد.
از جمله:
نوع معاینه
عمق اندام مورد بررسی
سن بیمار
کیفیت تصویر مورد نیاز
تخصص پزشک
برای مثال در بررسی تیروئید از پروب خطی و در بررسی شکم از پروب کانوکس استفاده میشود.
ویژگیهای یک پروب سونوگرافی استاندارد
یک پروب باکیفیت باید دارای ویژگیهای زیر باشد:
کیفیت تصویر بالا
حساسیت مناسب
مقاومت در برابر استفاده مداوم
طراحی ارگونومیک
سازگاری با دستگاه
طول عمر بالا
کابل مقاوم
عملکرد پایدار
نگهداری صحیح از پروب سونوگرافی
پروب یکی از گرانترین قطعات دستگاه سونوگرافی است و نگهداری صحیح از آن اهمیت زیادی دارد.
برای افزایش طول عمر پروب بهتر است:
پس از هر بار استفاده ضدعفونی شود.
از ضربه جلوگیری شود.
کابل آن خم نشود.
از مواد شوینده استاندارد استفاده شود.
در محل مناسب نگهداری شود.
رعایت این موارد باعث کاهش هزینههای تعمیر و افزایش طول عمر تجهیزات خواهد شد.
برندهای مطرح تولیدکننده پروب سونوگرافی
امروزه شرکتهای مختلفی در زمینه تولید پروبهای سونوگرافی فعالیت میکنند که از جمله آنها میتوان به:
Samsung Medison
GE Healthcare
Philips
Mindray
SonoScape
Canon Medical
Fujifilm
اشاره کرد.
این شرکتها پروبهایی با فناوریهای پیشرفته و کیفیت تصویربرداری بالا تولید میکنند که در مراکز درمانی سراسر جهان مورد استفاده قرار میگیرند.
جمعبندی
پروب سونوگرافی مهمترین بخش دستگاه سونوگرافی محسوب میشود و انتخاب صحیح آن نقش مستقیمی در کیفیت تصاویر پزشکی دارد. هر نوع پروب برای کاربرد مشخصی طراحی شده و انتخاب مناسب آن به پزشک کمک میکند تا تصاویر دقیقتر و باکیفیتتری از اندامهای مختلف بدن به دست آورد.
آشنایی با انواع پروبهای سونوگرافی، ویژگیها و کاربردهای آنها علاوه بر افزایش دقت تشخیص، به مراکز درمانی کمک میکند تا هنگام خرید تجهیزات، بهترین گزینه را متناسب با نیاز خود انتخاب کنند. استفاده از پروب مناسب در کنار نگهداری صحیح از آن، موجب افزایش طول عمر تجهیزات و ارائه خدمات بهتر به بیماران خواهد شد.
